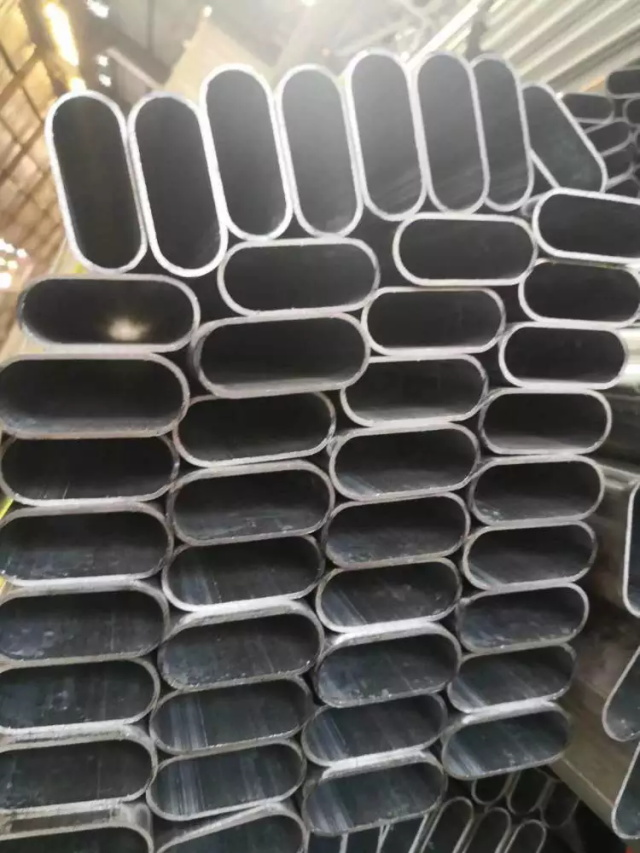

无缝椭圆管是一种通过特殊工艺将圆管坯料加工成椭圆形截面的高精度钢管，其无缝结构（无焊缝）保证了更高的强度和耐压性能，广泛应用于航空航天、高压流体传输、精密机械等领域。以下从工艺原理、核心流程、技术难点及质量控制展开系统说明。
无缝椭圆管的制造需结合无缝钢管生产技术与精密成型工艺，主要分为以下两种路线：
热轧+冷拔（或冷轧）复合工艺
适用场景：大批量生产，尺寸精度要求中高等级（如长轴公差±0.2mm）。
工艺流程：
关键点：
热轧阶段：通过斜轧机将圆管坯料轧制成近椭圆坯（长轴/短轴比≤1.5），为后续冷加工预留变形余量。
冷拔阶段：采用椭圆模具进行多道次冷拔，每道次变形量≤12%，总变形量≤45%（避免开裂）。
直接冷轧成型工艺
适用场景：小批量、高精度需求（如长轴公差±0.1mm），或对材料强度要求极高的场景（如航空钛合金管）。
工艺流程：
关键点：
模具设计：采用椭圆孔型轧辊，通过调整轧辊间距和角度控制椭圆度（长轴/短轴比可达2.0以上）。
润滑系统：高压油雾润滑（压力≥5MPa），减少摩擦系数至0.05以下，避免表面划伤。
材料选择
碳钢：20#、45#（抗拉强度410-550MPa），适用于一般机械结构。
合金钢：40Cr、42CrMo（抗拉强度≥980MPa），适用于高压传动轴。
不锈钢：304、316L（PREN≥24），适用于耐腐蚀场景（如食品机械）。
特殊材质：TC4钛合金（密度4.5g/cm³，抗拉强度≥895MPa），适用于航空航天。
尺寸精度控制
椭圆度：长轴与短轴尺寸偏差≤±0.2%（如长轴100mm，短轴偏差≤0.2mm）。
壁厚均匀性：同一截面壁厚偏差≤±8%（通过多道次轧制+在线测厚仪监控）。
表面质量要求
粗糙度：Ra≤0.8μm（机械抛光可达Ra≤0.2μm）。
缺陷限制：无裂纹、折叠、氧化皮（100%涡流探伤+目视检查）。
椭圆度控制
模具补偿：根据材料弹性模量预置1%-3%的过盈量（如目标椭圆度1.5，模具设计为1.52）。
多道次小变形：单道次变形量≤10%，总道次≥5次，逐步逼近目标尺寸。
难点：冷加工过程中材料易发生“回弹”，导致椭圆度超差。
解决方案：
壁厚不均
轧辊优化：采用“锥形轧辊+浮动芯棒”结构，动态调整管材壁厚分布。
在线监测：激光测厚仪实时反馈，闭环控制轧制压力。
难点：冷拔或冷轧时，管材壁厚易出现“竹节状”或“螺旋状”偏差。
解决方案：
开裂风险
中间退火：总变形量≥30%时插入550℃退火（保温1小时），消除加工硬化。
润滑升级：采用石墨+MoS₂复合润滑剂，降低摩擦系数至0.03以下。
难点：高碳钢或合金钢在冷加工时易发生脆性断裂。
解决方案：
航空航天
需求：轻量化、高强度、耐腐蚀。
推荐产品：TC4钛合金无缝椭圆管（长轴80mm，短轴40mm，壁厚2.5mm）。
工艺要求：直接冷轧成型+真空去应力退火，椭圆度≤±0.15%。
高压流体传输
需求：耐压10MPa以上，无泄漏风险。
推荐产品：316L不锈钢无缝椭圆管（长轴60mm，短轴30mm，壁厚3.0mm）。
工艺要求：热轧+冷拔复合工艺，水压试验压力≥15MPa。
精密机械
需求：高精度、低摩擦。
推荐产品：GCr15轴承钢无缝椭圆管（长轴50mm，短轴25mm，壁厚1.8mm）。
工艺要求：冷拔+高频淬火（硬度HRC60-62），表面镀硬铬（厚度≥15μm）。
关键检测项目
| 项目 | 检测方法 | 合格标准 |
|---|---|---|
| 尺寸精度 | 三坐标测量仪 | 椭圆度≤±0.2%，壁厚偏差≤±8% |
| 表面质量 | 目视检查+涡流探伤 | 无裂纹、折叠，Ra≤0.8μm |
| 力学性能 | 万能试验机 | 抗拉强度≥基材标准值90% |
| 耐腐蚀性 | 盐雾试验（ASTM B117） | 480小时无红锈（不锈钢） |
行业标准参考
国内标准：GB/T 3094-2012（冷拔异形钢管）、GB/T 8162-2018（结构用无缝钢管）。
国际标准：ASTM A513（电焊异形钢管）、EN 10305-3（精密异形钢管）。
无缝椭圆管的制造需综合材料科学、精密成型技术和质量控制体系，核心要点包括：
工艺选择：根据批量和精度要求选择热轧+冷拔或直接冷轧工艺。
模具与润滑：椭圆模具设计需考虑材料回弹，润滑系统需降低摩擦系数。
质量检测：重点监控椭圆度、壁厚均匀性和表面缺陷。
随着高端制造的发展，轻量化高强无缝椭圆管（如钛合金、铝合金）和超精密无缝椭圆管（如椭圆度≤±0.1%）将成为趋势，制造企业需加强工艺优化能力和定制化服务水平。
