大口径椭圆钢管

产品详情说明

大口径椭圆钢管概述

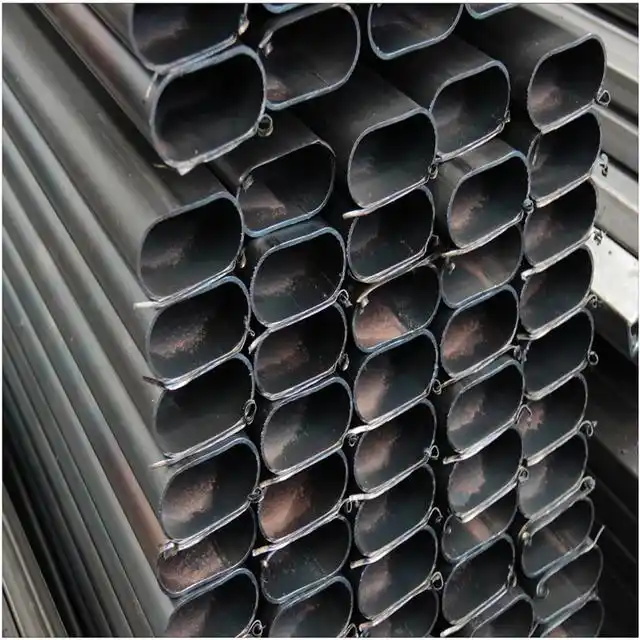

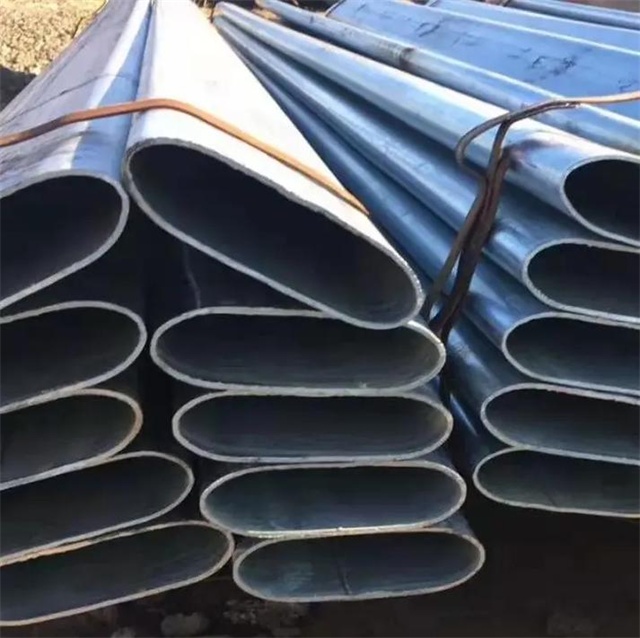

大口径椭圆钢管是一种横截面呈椭圆形状且口径相对较大的钢管。与圆形钢管相比，它具有独特的形状优势，结合了良好的力学性能和空间适应性，在多个大型工程和特殊应用场景中发挥着重要作用。

生产工艺

1. 原料准备

• 钢材选择：依据使用场景的强度、耐腐蚀等要求，选用合适的钢材，如Q235B（普通碳素结构钢，强度适中，成本较低，常用于一般建筑结构）、Q345B（低合金高强度结构钢，具有较高的强度和良好的焊接性，适用于对承载能力要求较高的工程）等。

• 钢坯制备：将选定的钢材通过冶炼、连铸等工艺制成钢坯，确保钢坯内部组织均匀，无明显的偏析、夹杂等缺陷。

2. 加热

• 加热设备：采用环形加热炉或步进梁式加热炉等设备对钢坯进行加热。这些加热炉能够实现钢坯的均匀加热，提高加热效率。

• 加热控制：加热温度一般控制在1150℃ - 1280℃之间，具体温度根据钢材材质和后续加工工艺要求进行调整。加热过程中要严格控制升温速度和保温时间，避免钢坯出现过热、过烧或晶粒粗大等问题。

3. 穿孔

• 穿孔方式：通常采用斜轧穿孔机进行穿孔。斜轧穿孔机由两个倾斜布置的轧辊和一个顶头组成，钢坯在轧辊和顶头的共同作用下产生塑性变形，形成空心毛管。

• 工艺参数：在穿孔过程中，需要精确控制轧辊的转速、压下量、顶头的前伸量等参数，以保证毛管的内径、壁厚和表面质量符合要求。

4. 轧制

• 轧机类型：使用专门的椭圆轧机对空心毛管进行轧制。椭圆轧机的轧辊具有特殊的椭圆形状，能够逐渐将圆形的毛管轧制成椭圆形状。

• 轧制过程：通过调整轧辊的间距和角度，实现对钢管椭圆形状和尺寸的精确控制。在轧制过程中，还需要对钢管的温度、张力等参数进行实时监测和调整，确保轧制过程的稳定性和钢管的质量。

5. 定径

• 定径目的：经过轧制后的钢管尺寸可能存在一定的偏差，定径的目的是进一步精确控制钢管的外径、壁厚和椭圆形状尺寸，使其达到规定的标准要求。

• 定径方法：定径通常在定径机上进行，定径机由一组定径辊组成，通过定径辊的挤压作用，使钢管获得准确的尺寸和形状。

6. 矫直

• 矫直原因：由于轧制过程中可能会产生弯曲变形，因此需要对钢管进行矫直处理，以保证钢管的直线度符合要求。

• 矫直设备：采用辊式矫直机或压力矫直机对钢管进行矫直。辊式矫直机通过多个辊子的交替弯曲作用，使钢管的弯曲变形得到矫正；压力矫直机则通过施加压力，对钢管的局部弯曲部位进行矫正。

7. 切割与检验

• 切割：根据客户要求的长度对钢管进行切割，可采用火焰切割、等离子切割等方式。

• 检验项目：对成品钢管进行全面的检验，包括尺寸测量（使用激光测径仪、卡尺等工具测量外径、壁厚、椭圆度等）、外观检查（观察表面是否有裂纹、折叠、结疤、划痕等缺陷）、无损检测（如超声波探伤、磁粉探伤等）以及力学性能试验（如拉伸试验、弯曲试验等），确保产品质量合格。

性能特点

1. 力学性能优势

• 抗弯性能：大口径椭圆钢管的椭圆形状使其在受到弯曲载荷时，应力分布更加合理。相比圆形钢管，它在某些特定方向上具有更好的抗弯能力，能够承受更大的弯矩而不发生破坏。例如，在大型桥梁的支撑结构中，使用大口径椭圆钢管可以更好地抵抗车辆和风荷载产生的弯曲力。

• 抗扭性能：虽然其抗扭性能可能不如圆形钢管均匀，但在特定的扭转方向上，通过合理设计椭圆形状，也可以获得较好的抗扭效果。

2. 空间适应性

• 节省空间：在一些对空间要求较为严格的场合，如大型场馆的屋盖结构、地下管道系统等，大口径椭圆钢管的独特形状能够更有效地利用空间。它可以更好地贴合其他部件的形状，减少空间占用。

• 便于安装：其椭圆形状可以方便地与其他形状的构件进行连接和安装，提高施工效率。

3. 流体输送特性

• 减小阻力：当用于流体输送时，大口径椭圆钢管的内部流道形状可以影响流体的流动特性。在特定的流速和流量条件下，它可能比圆形钢管具有更小的流体阻力，从而提高流体输送效率。例如，在大型水利工程的长距离输水管道中，使用大口径椭圆钢管可以降低能耗。

应用领域

1. 建筑工程

• 大型场馆：在体育场馆、会展中心等大型建筑的屋盖结构中，大口径椭圆钢管可作为主桁架或支撑构件。其良好的力学性能和美观的外观能够满足建筑的结构和设计要求。

• 高层建筑：用于高层建筑的楼梯间、电梯井等部位的支撑结构，提供稳定的支撑力，同时减少对建筑内部空间的占用。

2. 桥梁工程

• 主梁结构：在一些大型桥梁中，大口径椭圆钢管可作为主梁的一部分，承受桥梁的车辆荷载和自重。其抗弯性能和抗扭性能能够保证桥梁的安全性和稳定性。

• 拱桥结构：在拱桥的拱肋制作中，大口径椭圆钢管可以根据拱桥的曲线形状进行加工，使拱肋更加符合设计要求，提高桥梁的整体美观度和力学性能。

3. 能源工程

• 石油天然气输送：在石油和天然气的长距离输送管道中，大口径椭圆钢管可以作为一种选择。其较大的口径能够满足大流量的输送需求，同时其耐腐蚀性能（如果采用合适的钢材材质）可以保证管道在恶劣环境下的长期稳定运行。

• 风力发电：用于风力发电塔筒的制造。大口径椭圆钢管可以根据风力发电机组的载荷要求和场地条件进行设计，提供足够的强度和稳定性，同时减轻塔筒的重量。

4. 水利工程

• 输水管道：在大型水利工程中，如南水北调等项目，大口径椭圆钢管可用于输水管道的建设。其较小的流体阻力和良好的耐腐蚀性能能够提高输水效率，降低运行成本。

• 水工结构：在水闸、渡槽等水工结构中，大口径椭圆钢管可以作为支撑或连接构件，增强结构的整体稳定性。

规格参数

大口径椭圆钢管的规格参数主要包括外径的长轴、短轴尺寸、壁厚、长度等。以下是一个示例表格：

实际生产中，规格参数可以根据客户的需求进行定制。

选购要点

1. 材质与性能

• 材质选择：根据使用环境的腐蚀性、温度、压力等因素选择合适的钢材材质。如果是在海洋环境或强腐蚀性介质中使用，应选择具有良好耐腐蚀性能的不锈钢或耐候钢；如果是在高温环境下使用，应选择耐热钢。

• 性能要求：了解钢管的力学性能指标，如抗拉强度、屈服强度、伸长率等，确保其能够满足使用要求。

2. 尺寸精度

• 测量工具：使用专业的测量工具对钢管的长轴、短轴、壁厚等尺寸进行测量，检查尺寸是否在规定的公差范围内。

• 椭圆度控制：关注钢管的椭圆度指标，椭圆度过大会影响钢管的安装和使用性能，应选择椭圆度符合标准的产品。

3. 表面质量

• 外观检查：仔细检查钢管表面是否有裂纹、折叠、结疤、划痕等缺陷。表面质量不仅影响钢管的美观度，还可能影响其耐腐蚀性和使用寿命。

• 防腐处理：如果钢管需要在腐蚀性环境中使用，应了解其防腐处理方式，如喷漆、镀锌等，确保防腐效果符合要求。

4. 供应商信誉

• 企业资质：选择具有良好企业资质和生产规模的供应商，了解其生产工艺、质量控制体系等情况。

• 客户评价：参考其他客户的评价和反馈，了解供应商的产品质量、交货期、售后服务等方面的表现，选择信誉可靠的供应商。
