冷拔椭圆钢管全解析：工艺、特性、应用与选型指南

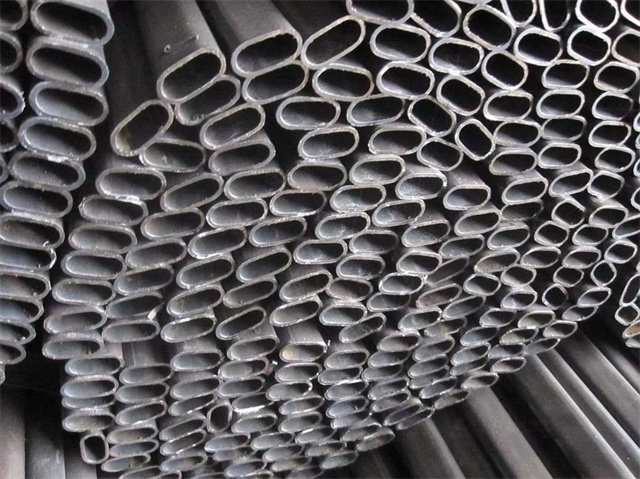

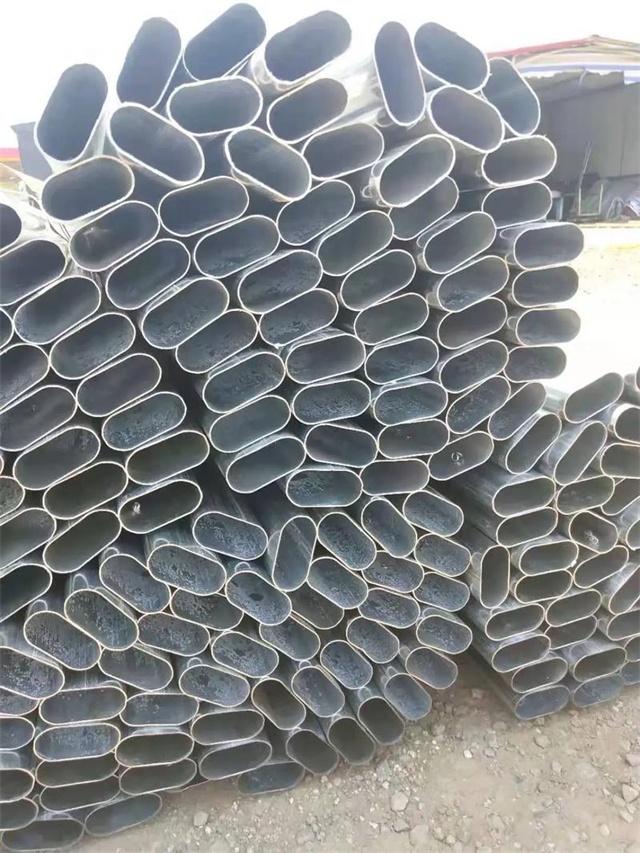

冷拔椭圆钢管（Cold-Drawn Oval Steel Tube）是通过冷拔工艺将圆管或无缝钢管加工成椭圆形截面的高精度钢管，具有尺寸精度高、表面质量优、力学性能好等特点，广泛应用于精密机械、汽车制造、航空航天等领域。以下从工艺原理、技术特性、规格参数、应用场景及选型要点展开系统说明。

1. 冷拔工艺原理

• 模具设计：椭圆模具的长轴与短轴需精确匹配目标尺寸，公差控制在±0.05mm以内。

• 润滑剂：采用磷酸盐+皂化液复合润滑，减少摩擦系数至0.08-0.12。

• 道次变形量：单道次变形量≤15%，总变形量≤50%（避免裂纹）。

• 流程：圆管坯料→酸洗除锈→磷化润滑→多道次冷拔（模具挤压）→退火去应力→校直→切管→检验。

• 关键点：

2. 核心特性

• 抗拉强度提高15%-20%（加工硬化效应）。

• 屈服强度≥420MPa（Q235B基材冷拔后）。

• 表面粗糙度Ra≤0.8μm（机械抛光可达Ra≤0.2μm）。

• 无氧化皮、裂纹、折叠等缺陷。

• 尺寸公差：长轴±0.1mm，短轴±0.08mm（精密级）。

• 椭圆度：≤0.3%（如长轴100mm，短轴偏差≤0.3mm）。

• 高精度：

• 优异的表面质量：

• 力学性能提升：

二、规格与参数体系

1. 尺寸表示方法
   冷拔椭圆钢管规格以 “长轴（a）×短轴（b）×壁厚（t）” 表示，例如 80×40×t2.5 表示长轴80mm、短轴40mm、壁厚2.5mm的椭圆管。

2. 常用规格范围




   参数	范围	典型应用
   长轴（a）	20mm ~ 150mm	医疗器械 ~ 精密机械
   短轴（b）	10mm ~ 75mm	轻型结构 ~ 流体管道
   壁厚（t）	1.0mm ~ 5.0mm	装饰配件 ~ 高压传动轴




3. 理论重量计算
   使用椭圆面积公式结合密度：

示例：80×40×t2.5的理论重量为：

三、技术优势与应用场景

1. 技术优势

• 高精度适配性：可直接装配至精密机械（如机器人关节），无需二次加工。

• 轻量化设计：相同承载能力下，较圆管减重10%-15%。

• 耐疲劳性：冷拔后晶粒细化，疲劳寿命提升2-3倍（经10⁷次循环测试验证）。

2. 典型应用场景

• 手术器械手柄：30×15×t1.2（316LVM医用不锈钢），内壁抛光至Ra≤0.2μm，无磁性残留。

• 康复设备支架：45×22×t1.8（PEEK包覆钢管），生物相容性符合ISO 10993标准。

• 液压油管：40×20×t1.8（TC4钛合金），密度4.5g/cm³，减重35%的同时耐压12MPa。

• 结构支撑：70×35×t3（7075铝合金），抗拉强度≥572MPa，适用于无人机机翼。

• 转向系统拉杆：60×30×t2（40Cr钢），调质处理后抗拉强度≥980MPa，耐久性提升40%。

• 座椅骨架：50×25×t1.5（304不锈钢），耐腐蚀性满足10年盐雾试验要求。

• 汽车工业：

• 航空航天：

• 医疗器械：

四、选型与采购指南

1. 核心选型原则

• 高光洁度：机械抛光+电解抛光（Ra≤0.1μm）。

• 耐磨损：镀硬铬（厚度≥20μm，硬度HV900）。

• 高强度：40Cr、42CrMo（抗拉强度≥1080MPa）。

• 耐腐蚀：316L、2205双相钢（PREN≥35）。

• 轻量化：铝合金6061-T6、钛合金TC4。

• 精密机械：选冷拔管，椭圆度≤±0.2%。

• 一般结构：可接受冷轧管，椭圆度≤±0.5%。

• 精度需求：

• 材质选择：

• 表面处理：

2. 避坑指南

• 材质混淆：警惕用20#钢冒充40Cr（可通过硬度测试区分，40Cr调质后硬度HRC38-42）。

• 尺寸虚标：用三坐标测量仪抽检长轴、短轴和壁厚，误差应≤±0.1%。

• 表面缺陷：检查是否有裂纹、划痕（合格品需通过100%涡流探伤）。

3. 供应商推荐




   厂商	优势领域	认证体系	典型产品
   江苏亚太	汽车用冷拔椭圆管	IATF 16949	60×30×t2转向拉杆
   浙江久立	耐腐蚀流体椭圆管	NORSOK M-650、PED	40×20×t1.8化工管道
   东北轻合金	航空航天用铝椭圆管	AS9100D、NADCAP	70×35×t3无人机机翼支撑




五、加工与使用注意事项

1. 冷弯成型

• 弯曲前退火处理（550℃炉冷），避免裂纹。

• 弯曲后需校直，直线度≤0.5mm/m。

• 最小弯曲半径：≥8倍管材外径（如80×40×t2.5，最小弯曲半径640mm）。

• 工艺建议：

2. 焊接工艺

• 电流120-160A，电压18-22V，层间温度≤120℃。

• 焊后需去应力退火（500-550℃保温1小时）。

• 碳钢：ER50-6（实心焊丝）。

• 不锈钢：ER308L（氩弧焊丝）。

• 焊材选择：

• 参数控制：

3. 防腐处理

• 酸洗钝化：形成致密氧化膜，耐点蚀当量PREN≥25。

• 内衬PTFE：耐温-180℃~260℃，摩擦系数≤0.04。

• 喷砂：Sa2.5级，粗糙度Ra 40-75μm。

• 涂装：环氧富锌底漆（干膜厚≥60μm）+ 氟碳面漆（干膜厚≥40μm）。

• 表面处理：

• 内壁防腐：

总结

冷拔椭圆钢管的选型需综合考量精度、材质、表面处理及成本。关键要点包括：

1. 规格匹配：确保长轴、短轴和壁厚符合设计要求（如GB/T 3094-2012）。

2. 材质适配：高强度场景选合金钢，耐腐蚀场景选不锈钢或双相钢。

3. 工艺控制：冷弯前需退火，焊接后需去应力退火，避免裂纹。

随着高端制造和轻量化设计的发展，高精度冷拔管和复合材质椭圆管（如钛合金+内衬陶瓷）将成为趋势，采购方需关注供应商的技术研发能力和定制化服务水平。
