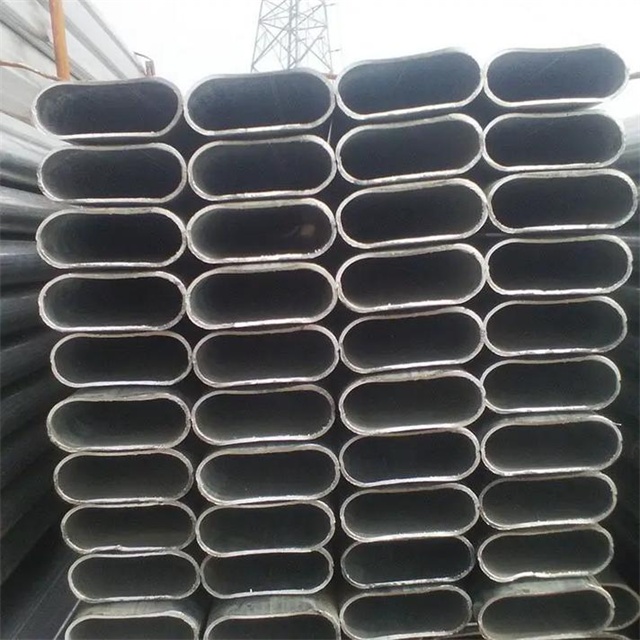

无缝椭圆钢管

产品详情说明

无缝椭圆钢管全解析：特性、制造、应用与选型指南

无缝椭圆钢管（Seamless Oval Steel Tube）是一种通过整体成型工艺（如热轧、冷拔）制成的异型无缝钢管，其椭圆形截面兼具高抗弯强度、轻量化和流体优化特性，广泛应用于高端机械、航空航天、建筑结构等领域。以下从特性、制造工艺、规格参数、应用场景及选型要点展开系统说明。

一、无缝椭圆钢管的核心特性

1. 力学性能优势

• 抗弯刚度提升：椭圆形截面惯性矩（I）较同截面面积的圆管提高15%-25%，抗弯强度显著增强。

• 抗扭性能：长轴与短轴的合理配比可优化抗扭截面系数（Wt），适用于高扭矩传动场景。

2. 结构优化

• 空间利用率：椭圆形截面更贴合人体工学（如扶手杆）或流体动力学（如通风管道）。

• 轻量化设计：相同承载能力下，无缝椭圆钢管较圆管减重10%-20%。

3. 无缝管优势

• 无焊缝缺陷：避免焊接应力集中和裂纹风险，适用于高压、高疲劳场景。

• 内壁光滑：粗糙度Ra≤0.8μm，适用于高精度流体输送。

二、制造工艺与关键技术

1. 主流制造工艺




   工艺	原理	适用规格	精度等级	成本	典型应用
   热轧穿孔+冷拔	圆坯穿孔→热轧椭圆→多道次冷拔	长轴≤200mm，壁厚≤6mm	IT10-IT11	高（约+50%）	航空液压管、精密机械轴
   旋压成型	圆管加热后通过旋轮挤压成椭圆	长轴≤300mm，壁厚≤8mm	IT12-IT13	中	建筑支撑、汽车传动轴
   挤压成型	钢坯加热后通过模具挤压一次成型	长轴≤150mm，壁厚≤4mm	IT9-IT10	极高	核电管道、医疗器械




2. 关键技术参数

• 正火处理（880-920℃空冷）：提升切削加工性，硬度HB160-200。

• 调质处理（淬火+高温回火）：抗拉强度≥850MPa，屈服强度≥650MPa。

• 椭圆度控制：长轴与短轴的公差需≤±0.5%（精密级）。

• 壁厚均匀性：同一截面壁厚偏差≤±8%（冷拔管可达±5%）。

• 热处理：

三、规格与参数体系

1. 尺寸表示方法
   无缝椭圆钢管规格以 “长轴（a）×短轴（b）×壁厚（t）” 表示，例如 120×60×t4 表示长轴120mm、短轴60mm、壁厚4mm的椭圆管。

2. 常用规格范围




   参数	范围	典型应用
   长轴（a）	40mm ~ 300mm	医疗器械 ~ 大型桥梁支撑
   短轴（b）	20mm ~ 150mm	轻型装饰 ~ 重载机械
   壁厚（t）	1.5mm ~ 10.0mm	精密仪器 ~ 高压流体管道




3. 理论重量计算
   使用椭圆面积公式结合密度：

示例：120×60×t4的理论重量为：

四、典型应用场景

1. 航空航天

• 液压油管：100×50×t3（30CrMnSiA），调质处理后抗拉强度≥1080MPa，耐压15MPa。

• 结构支撑：150×75×t5（TC4钛合金），密度4.5g/cm³，减重40%的同时强度提升30%。

2. 高端机械

• 精密传动轴：80×40×t2.5（42CrMo），表面渗氮处理（硬度HV850-950），耐磨性提升5倍。

• 机器人手臂：60×30×t2（铝合金6061-T6），抗拉强度≥290MPa，轻量化设计降低能耗20%。

3. 建筑与工程

• 景观廊架：200×100×t6（Q355B），氟碳喷涂+耐候钢处理，寿命≥50年。

• 桥梁支撑：250×125×t8（16MnDR），低温韧性（-40℃冲击功≥34J），适用于极寒地区。

4. 流体输送

• 化工管道：120×60×t4（316L），内壁抛光至Ra≤0.4μm，耐腐蚀性提升2倍。

• 通风系统：180×90×t3（镀锌板卷制），风阻系数≤0.025，能耗降低18%。

五、选型与采购指南

1. 核心选型原则

• 精密机械：选冷拔管，椭圆度≤±0.3%。

• 建筑结构：可接受旋压管，椭圆度≤±0.8%。

• 耐高温：Inconel 625（使用温度≤1000℃）。

• 耐腐蚀：2205双相不锈钢（点蚀当量PREN≥35）。

• 高压/高疲劳场景：选无缝管+调质处理（如42CrMo）。

• 轻载/装饰场景：可选焊接椭圆管（成本降低30%-40%）。

• 负载需求：

• 材质选择：

• 精度要求：

2. 避坑指南

• 材质混淆：警惕用20#钢冒充40Cr（可通过光谱分析检测Cr含量，40Cr含Cr 0.8%-1.1%）。

• 尺寸虚标：用三坐标测量仪抽检长轴、短轴和壁厚，误差应≤±0.5%。

• 表面缺陷：检查是否有裂纹、折叠（无缝管需100%超声波探伤）。

3. 供应商推荐




   厂商	优势领域	认证体系	典型产品
   宝钢特钢	航空航天用无缝椭圆管	NADCAP、AS9100	100×50×t3航空液压管
   攀钢集团	高端机械用椭圆管	ISO 9001、API Q1	80×40×t2.5精密传动轴
   山西太钢	耐腐蚀流体椭圆管	NORSOK M-650、PED	120×60×t4化工管道




六、加工与使用注意事项

1. 冷弯成型

• 弯曲前退火处理（650℃炉冷），避免裂纹。

• 弯曲后需校直，直线度≤0.8mm/m。

• 最小弯曲半径：≥5倍管材外径（如120×60×t4，最小弯曲半径600mm）。

• 工艺建议：

2. 焊接工艺

• 电流140-180A，电压22-26V，层间温度≤150℃。

• 焊后需去应力退火（580-620℃保温2小时）。

• 碳钢：E5015（J507）碱性焊条。

• 不锈钢：E308L-16（A022）焊丝。

• 焊材选择：

• 参数控制：

3. 防腐处理

• 酸洗钝化：形成致密氧化膜，耐点蚀当量PREN≥25。

• 内衬PTFE：耐温-180℃~260℃，摩擦系数≤0.04。

• 喷砂：Sa2.5级，粗糙度Ra 40-75μm。

• 涂装：环氧富锌底漆（干膜厚≥80μm）+ 聚氨酯面漆（干膜厚≥60μm）。

• 表面处理：

• 内壁防腐：

总结

无缝椭圆钢管的选型需综合考量力学性能、材质特性、加工工艺及成本。关键要点包括：

1. 规格匹配：确保长轴、短轴和壁厚符合设计要求（如GB/T 3094-2012）。

2. 材质适配：高负载场景选合金钢，耐腐蚀场景选不锈钢或双相钢。

3. 工艺控制：冷弯前需退火，焊接后需去应力退火，避免裂纹。

随着高端制造和绿色建筑的发展，高精度冷拔管和复合材质无缝椭圆管（如钛合金+内衬陶瓷）将成为趋势，采购方需关注供应商的技术研发能力和定制化服务水平。
